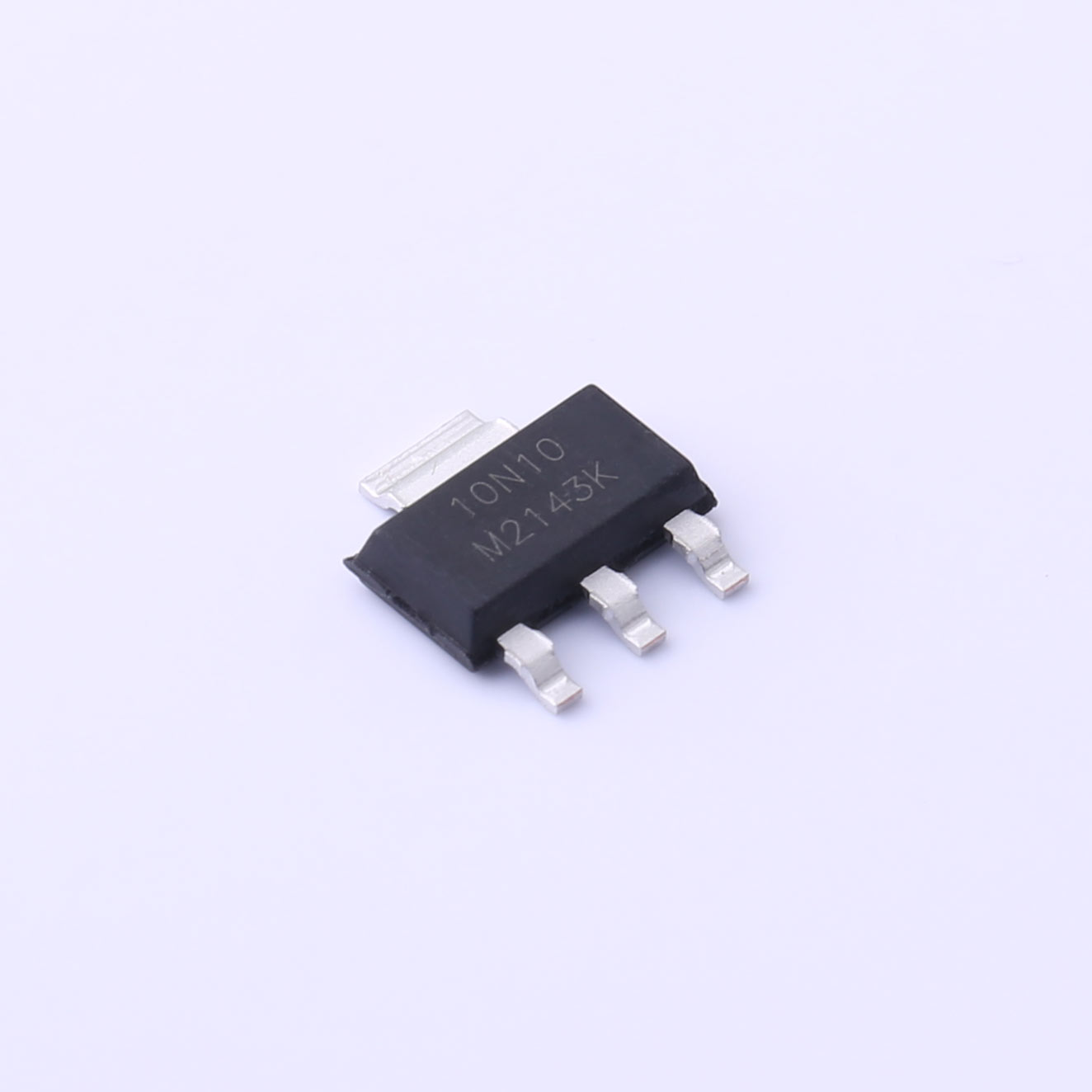

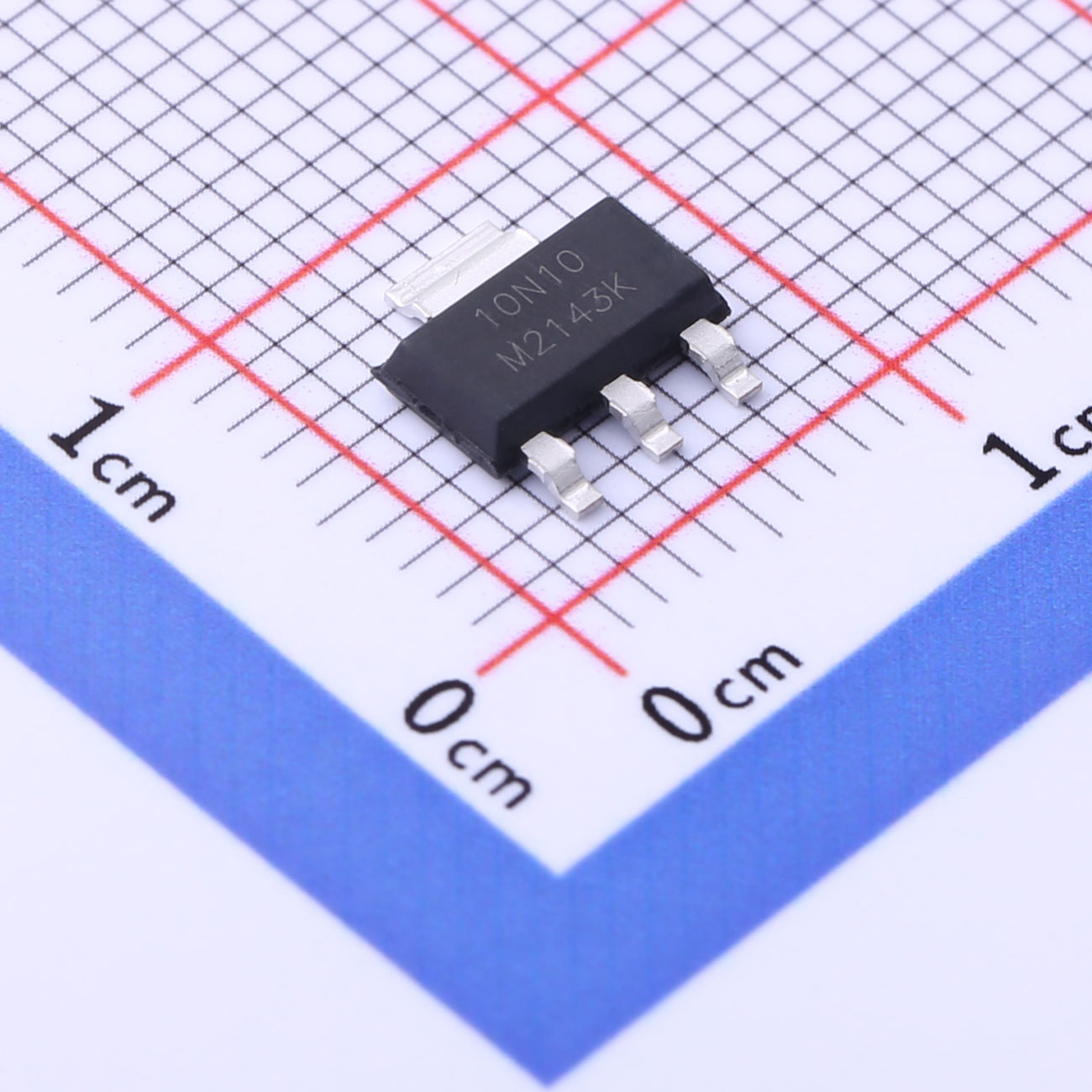

產品名稱：中壓MOS管SL10N10A
產品概述：
SL10N10A是一款中壓N溝道MOS管，其漏源電壓（Vdss）為100V，連續漏極電流（Id）為10A，導通電阻（RDS(on)@Vgs,Id）為95mΩ@10V,10A，閾值電壓（Vgs(th)@Id）為3V@250uA。該器件具有優異的開關特性和熱穩定性，可用于高頻、高效、高穩定性的開關電源、逆變器等應用。
產品特性：
- 低導通電阻
- 高開關速度
- 高耐壓
- 低閾值電壓
- *的熱穩定性
- 封裝形式為SOT-223，易于焊接和安裝
典型應用：
- 開關電源
- 逆變器
- 電機驅動器
- 照明控制
產品參數：
- 類型：N溝道
- 漏源電壓（Vdss）：100V
- 連續漏極電流（Id）：10A
- 功率（Pd）：1.25W
- 導通電阻（RDS(on)@Vgs,Id）：95mΩ@10V,10A
- 閾值電壓（Vgs(th)@Id）：3V@250uA
- 工作溫度：-55℃~+150℃@(Tj)
- 封裝：SOT-223
| 文件名稱 | 標題 | 說明 |
|---|---|---|
| SL10N10A SOT-223.pdf | SL10N10A SOT-223 | - |
