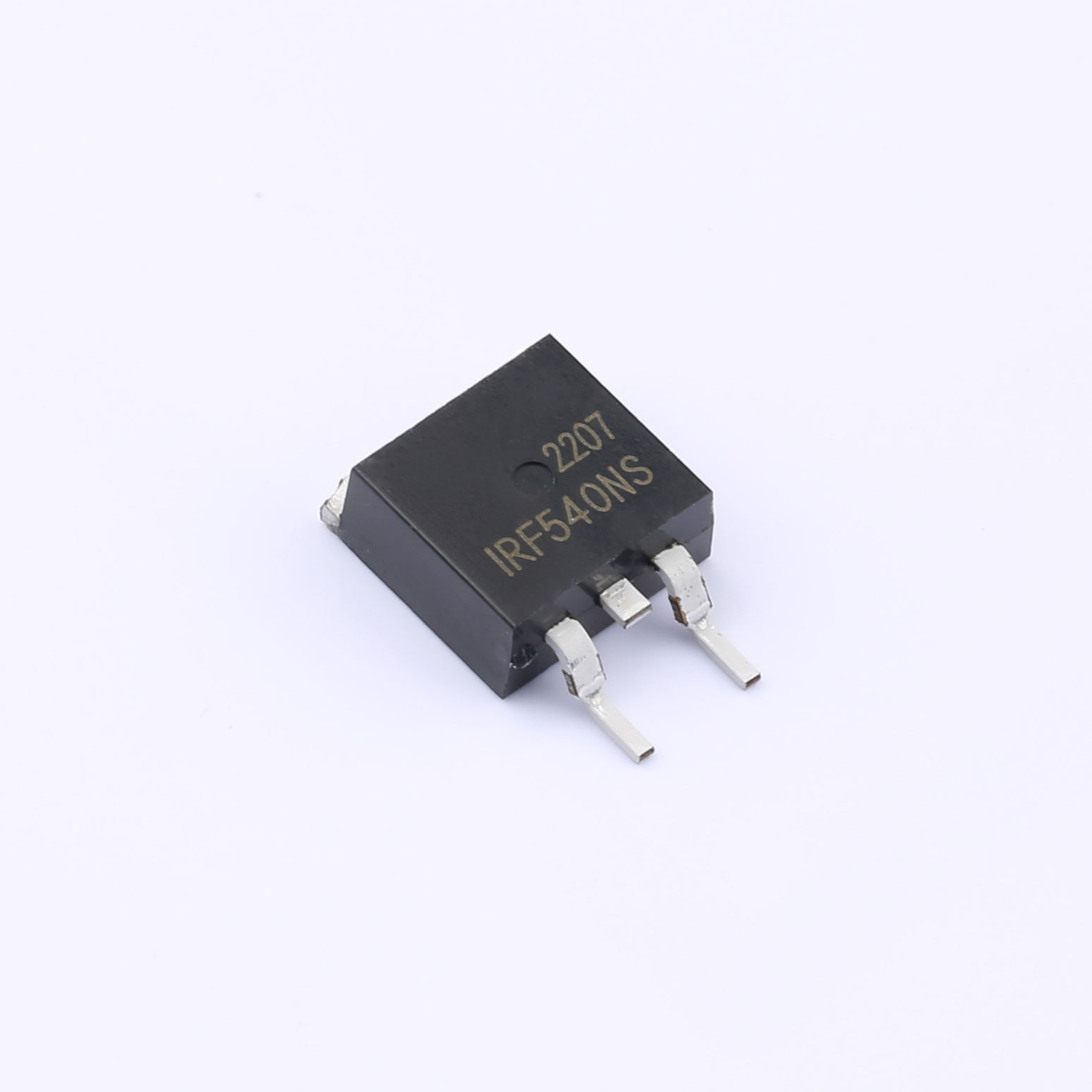

MOS管IRF540NS是一款N溝道MOS場效應管，由薩科微Slkor公司生產。其優秀的電性能參數和TO-263封裝設計使其適用于中高功率電子應用。
下載數據手冊 在線咨詢產品名稱：MOS管IRF540NS
生產商：薩科微Slkor
產品類型：N溝道
電性能參數：
漏源電壓（Vdss）： 100V
連續漏極電流（Id）： 33A
導通電阻（RDS(on)@Vgs, Id）： 30mΩ @ 10V, 15A
閾值電壓（Vgs(th)@Id）： 4.0V @ 250uA
封裝規格：

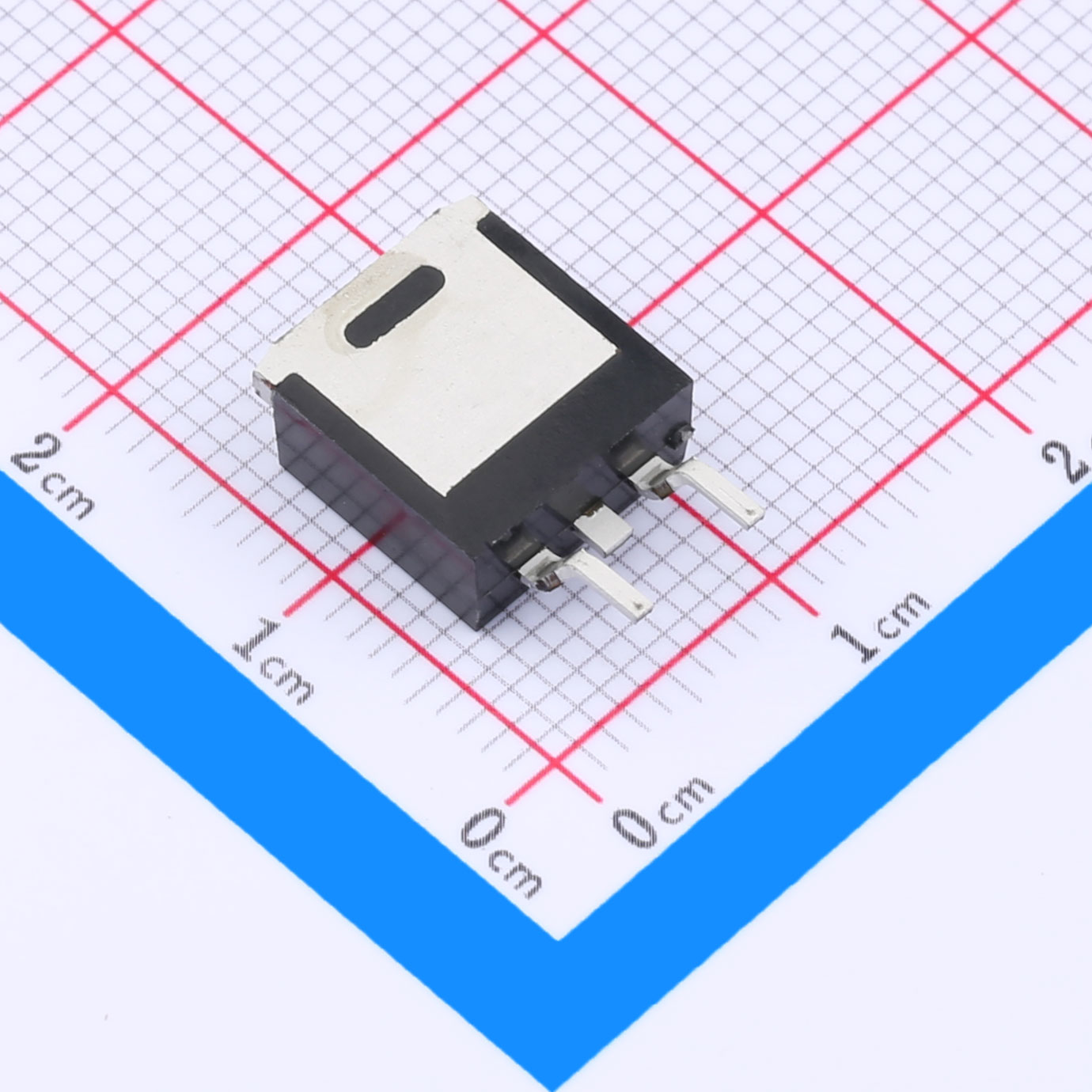

封裝類型： TO-263
產品特性與應用：
MOS管IRF540NS是一款N溝道MOS場效應管，由薩科微Slkor公司生產。其優秀的電性能參數和TO-263封裝設計使其適用于中高功率電子應用。
主要特性：
高電壓承受能力： 漏源電壓（Vdss）為100V，適用于對電壓要求較高的電路設計。
高電流承受能力： 連續漏極電流（Id）為33A，適用于中高功率應用場景。
低導通電阻： 在10V電壓和15A電流下，導通電阻為30mΩ，有助于降低功耗和提高效率。
相對較高的閾值電壓： 閾值電壓（Vgs(th)@Id）為4.0V @ 250uA，有助于確保精確的電路控制。
封裝優勢：
TO-263封裝提供了*的散熱性能和適中的尺寸，適用于各種中高功率電路設計。其外形符合標準，方便安裝和維護。
應用領域：
MOS管IRF540NS廣泛應用于多種中高功率電子應用，包括但不限于：
電源開關： 適用于中高功率電源開關電路。
電機控制： 在中高功率電機控制電路中，可實現有效的電流控制。
電源逆變器： 用于中高功率電源逆變器的輸出控制。
安全與可靠性：
MOS管IRF540NS經過嚴格的質量控制和測試，確保在各種工作條件下穩定可靠。請按照產品規格書和應用注意事項正確使用。
總結：
MOS管IRF540NS以其優秀的電性能和TO-263封裝設計，為中高功率電子系統提供了可靠的解決方案。在需要高電壓承受能力和高電流承受能力的場景下，IRF540NS是一個值得考慮的選擇。
| 文件名稱 | 標題 | 說明 |
|---|---|---|
| IRF540NS TO-263.pdf | IRF540NS TO-263 | - |
