類型:N溝道
漏源電壓(Vdss):60V
連續漏極電流(Id):3A
功率(Pd):350mW
導通電阻(RDS(on)@Vgs,Id):3Ω@4.5V
閾值電壓(Vgs(th)@Id):3V@250μA

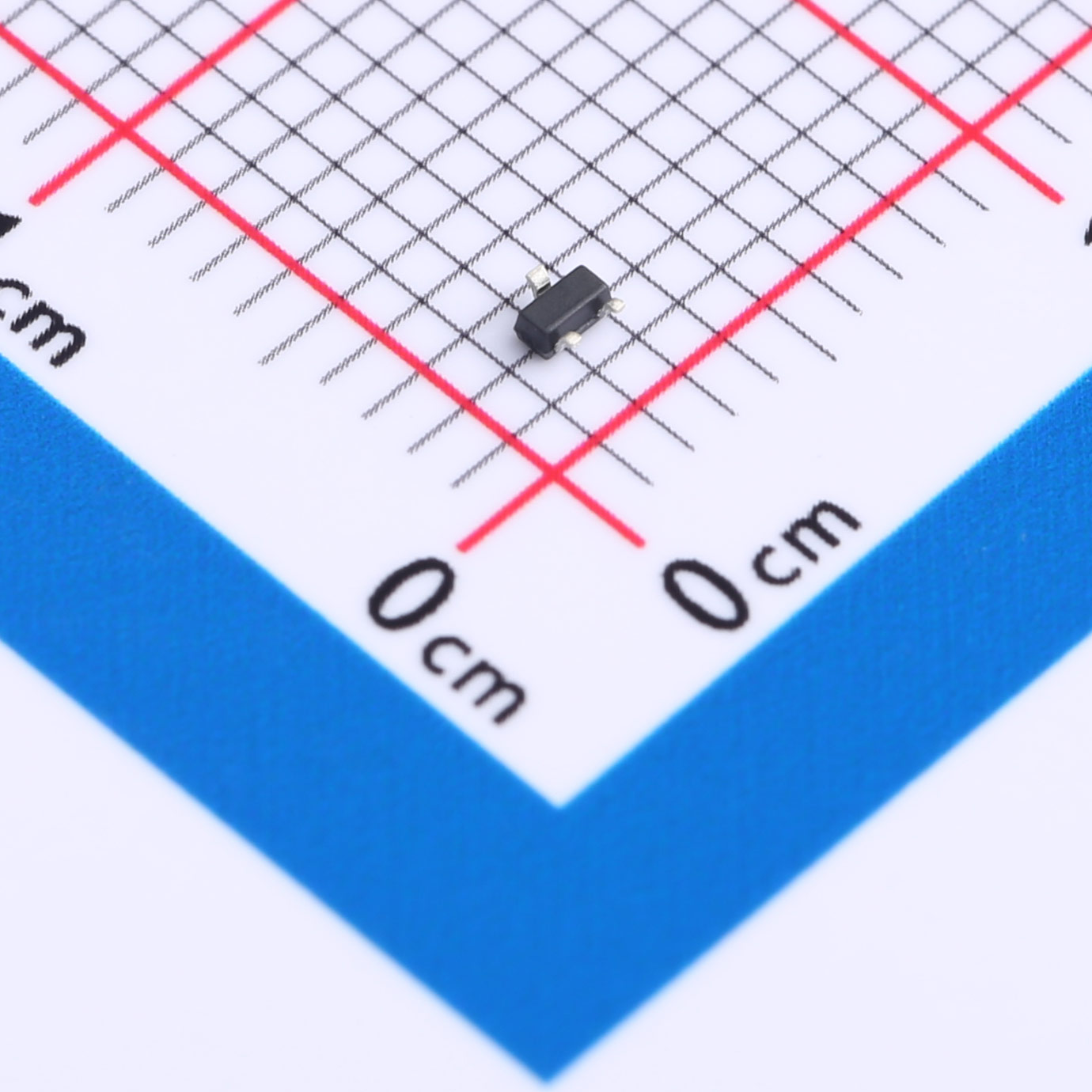

產品名稱：中壓MOS管2N7002T
封裝類型：SOT-523
概述：
2N7002T是一款中壓N溝道MOS管，適用于各種中壓開關應用。該器件具有低導通電阻、低閾值電壓和快速開關速度等優秀特性。
應用領域：
- 電源管理
- 電機驅動
- 開關模塊
性能參數：
| 參數 | 符號 | 值 |
|---|---|---|
| 漏源電壓 | Vdss | 60V |
| 連續漏極電流 | Id | 3A |
| 功率 | Pd | 350mW |
| 導通電阻 | RDS(on)@Vgs,Id | 3Ω@4.5V |
| 閾值電壓 | Vgs(th)@Id | 3V@250μA |
總結：
2N7002T是一款低導通電阻、低閾值電壓、快速開關速度的中壓N溝道MOS管，適用于各種中壓開關應用，如電源管理、電機驅動和開關模塊等。其SOT-523封裝，使其在PCB設計中具有小型化、低成本等優點，從而滿足各種緊湊型電路設計的需求。
| 文件名稱 | 標題 | 說明 |
|---|---|---|
| 2N7002T SOT-523.pdf | 2N7002T SOT-523 | - |
支持
如果您需要設計/技術支持，請告知我們并填寫 應答表 我們會盡快回復您。
Longevity
The Longevity Program is aimed to provide our customers information from time to time about the expected time that our products can be ordered. The NLP is reviewed and updated regularly by our executive Management Team. View our longevity program here.
類型:P溝道 漏源電壓(Vdss):-60V 連續漏極電流(Id):-30A 功率(Pd):50W 導通電阻(RDS(on)@Vgs,Id):26mΩ@-10V,-15A 閾值電壓(Vgs(th)@Id):-1.8V@-250μA
類型:P溝道 漏源電壓(Vdss):-100V 連續漏極電流(Id):-20A 導通電阻(RDS(on)@Vgs,Id):78mΩ@-10V,-10A 閾值電壓(Vgs(th)@Id):-1.7V@-250uA 封裝：TO-220
類型:N溝道 漏源電壓(Vdss):60V 連續漏極電流(Id):5A 導通電阻(RDS(on)@Vgs,Id):30mΩ@10V,4A 閾值電壓(Vgs(th)@Id):2.5V@250uA 封裝：SOP-8
類型:N溝道 漏源電壓(Vdss):200V 連續漏極電流(Id):18A 導通電阻(RDS(on)@Vgs,Id):150mΩ@10V,11A 閾值電壓(Vgs(th)@Id):3V@250uA
類型:N溝道 漏源電壓(Vdss):100V 連續漏極電流(Id):33A 導通電阻(RDS(on)@Vgs,Id):30mΩ@10V,15A 閾值電壓(Vgs(th)@Id):4.0V@250uA 封裝：TO-263
類型:N溝道 漏源電壓(Vdss):100V 連續漏極電流(Id):2A 導通電阻(RDS(on)@Vgs,Id):234mΩ@10V,1.5A 閾值電壓(Vgs(th)@Id):2.8V@250uA 封裝：SOT-23
類型：N溝道 漏源電壓(Vdss)：50V 連續漏極電流(Id)：220mA 功率(Pd)：225mW 導通電阻(RDS(on)@Vgs,Id)：3.5Ω@10V,220mA 閾值電壓(Vgs(th)@Id)：1.6V@1mA
類型:N溝道 漏源電壓(Vdss):240V 連續漏極電流(Id):0.1A 功率(Pd):0.35W 導通電阻(RDS(on)@Vgs,Id):9.07Ω@4.5V,0.09A 閾值電壓(Vgs(th)@Id):1.4V@56μA
