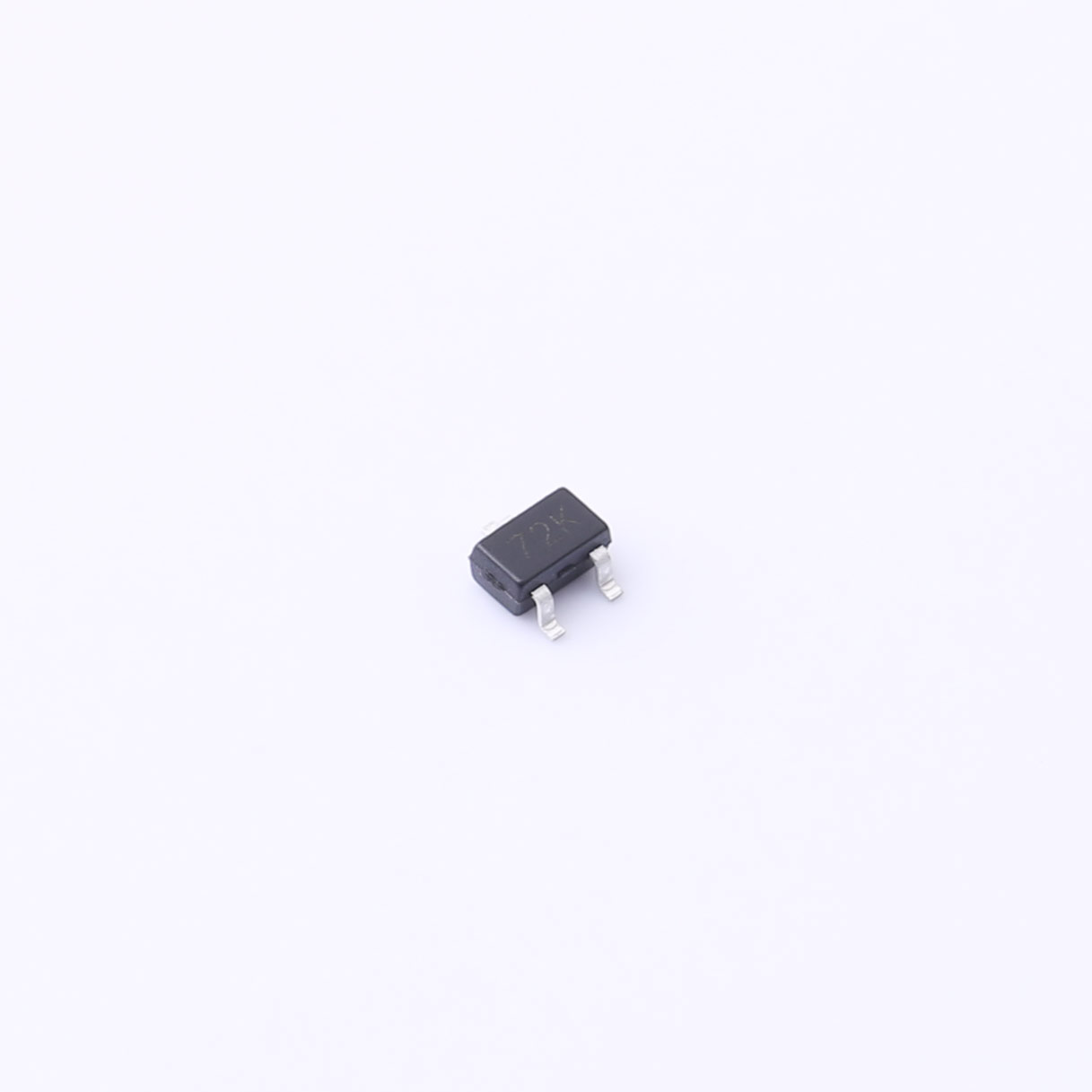

MOS管2N7002KW是一款N溝道MOS場效應管，由薩科微Slkor公司生產。其適中的電性能參數和SOT-323封裝設計使其適用于多種低功率電子應用。
下載數據手冊 在線咨詢產品名稱：MOS管2N7002KW
生產商：薩科微Slkor
產品類型：N溝道
電性能參數：
漏源電壓（Vdss）： 60V
連續漏極電流（Id）： 340mA
導通電阻（RDS(on)@Vgs, Id）： 1.1Ω @ 4.5V, 200mA
閾值電壓（Vgs(th)@Id）： 1.3V @ 250uA
封裝規格：
封裝類型： SOT-323
產品特性與應用：
MOS管2N7002KW是一款N溝道MOS場效應管，由薩科微Slkor公司生產。其適中的電性能參數和SOT-323封裝設計使其適用于多種低功率電子應用。
主要特性：
適中的電壓承受能力： 漏源電壓（Vdss）為60V，適用于對電壓要求較高的電路設計。
低功率應用： 連續漏極電流（Id）為340mA，適用于低功率應用場景。
相對低的導通電阻： 在4.5V電壓和200mA電流下，導通電阻為1.1Ω，有助于降低功耗和提高效率。
相對低的閾值電壓： 閾值電壓（Vgs(th)@Id）為1.3V @ 250uA，有助于確保精確的電路控制。
封裝優勢：
SOT-323封裝提供了緊湊的外形，適用于空間受限的設計。三引腳設計使得它易于集成到各種電子設備中。
應用領域：
MOS管2N7002KW適用于多種低功率電子應用，包括但不限于：
信號開關： 用于低功率信號開關電路。
電源開關： 適用于低功率電源開關電路。
LED驅動： 用于LED燈的低功率控制。
安全與可靠性：
MOS管2N7002KW經過嚴格的質量控制和測試，確保在各種工作條件下穩定可靠。請按照產品規格書和應用注意事項正確使用。
總結：
MOS管2N7002KW以其適中的電性能和緊湊的SOT-323封裝設計，為低功率電子系統提供了穩定可靠的解決方案。在需要適中電壓承受能力和低功率的場景下，2N7002KW是一個值得考慮的選擇。
| 文件名稱 | 標題 | 說明 |
|---|---|---|
| 2N7002KW SOT-323.pdf | 2N7002KW SOT-323 | - |
