薩科微slkor靜電保護二極管SLH0501D3是一款高性能二極管，專為保護敏感電子元件免受靜電放電（ESD）事件和瞬態過電壓的損害而設計。該器件采用*的半導體技術制造，具有極低的漏電流和快速的響應速度，能夠在不影響正常電路功能的前提下，有效吸收和分流突發的靜電電荷，確保電子設備的穩定運行和長期可靠性。
下載數據手冊 在線咨詢

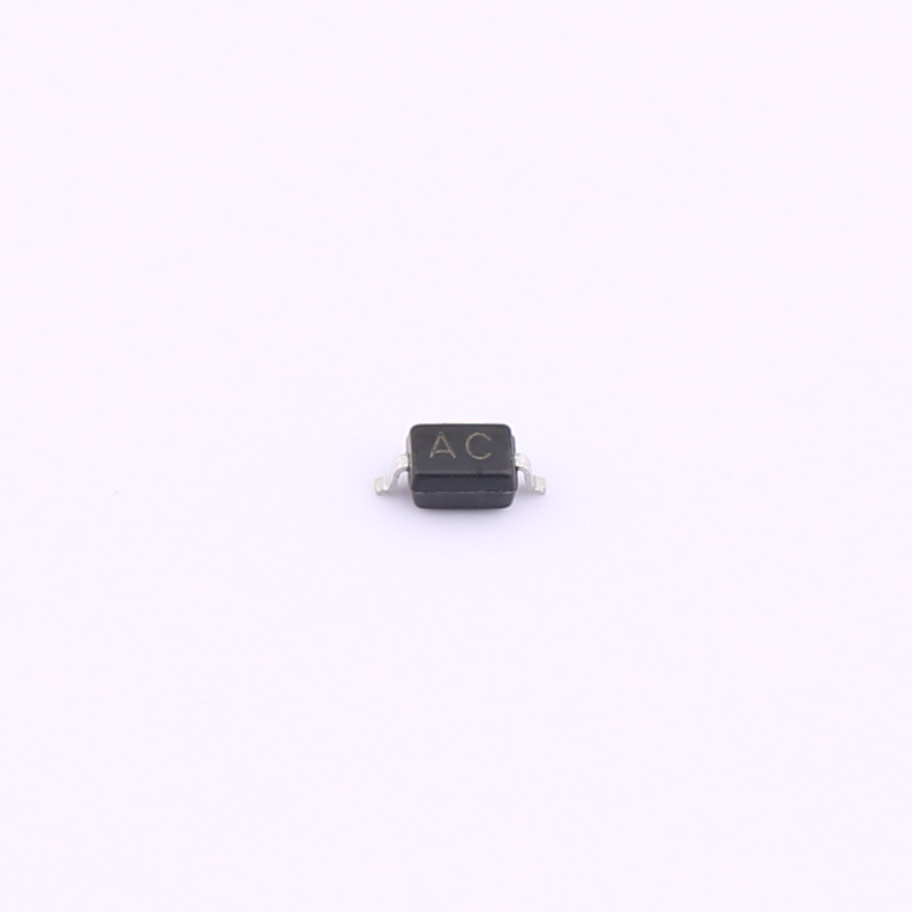

產品介紹：ESD靜電保護二極管SLH0501D3
一、產品概述
薩科微slkor靜電保護二極管SLH0501D3是一款高性能二極管，專為保護敏感電子元件免受靜電放電（ESD）事件和瞬態過電壓的損害而設計。該器件采用*的半導體技術制造，具有極低的漏電流和快速的響應速度，能夠在不影響正常電路功能的前提下，有效吸收和分流突發的靜電電荷，確保電子設備的穩定運行和長期可靠性。
二、產品特性
低反向工作電壓（VRWM）：5.0V，適用于大多數低電壓應用，確保在正常工作條件下不會誤觸發。
高擊穿電壓（VBR min）：6.0V，提供足夠的保護閾值，防止正常操作電壓下的誤動作，同時確保在遭遇ESD沖擊時迅速響應。
超低漏電流（IR）：1μA，即使在非工作狀態下，也能保持極低的功耗，延長設備電池壽命，減少熱效應。
高箝位電壓（VC）：18.3V，有效限制過電壓水平，保護后續電路免受高電壓沖擊。
低結電容（CJ）：0.8pF，適用于高頻信號傳輸，減少信號衰減和失真，保持信號完整性。
緊湊封裝（SOD-323）：小型化設計，節省PCB空間，便于集成于高密度電子產品中。
三、產品優勢
高效保護：快速響應并有效吸收ESD能量，保護敏感電路免受損害。
低功耗：超低漏電流設計，減少系統能耗，提升能效。
高頻性能：低結電容特性，適用于高速數據傳輸應用，保持信號質量。
易于集成：小型化封裝，便于在有限空間內安裝，提高設計靈活性。
可靠性高：經過嚴格測試驗證，確保長期穩定運行，降低維護成本。
四、應用領域
移動通信設備（手機、平板電腦等）
數據存儲設備（USB閃存盤、SD卡等）
便攜式電子設備（耳機、智能手表等）
工業自動化控制系統
汽車電子系統（ECU、傳感器等）
消費類電子產品（游戲機、遙控器等）
五、注意事項
安裝時請確保靜電防護，避免在安裝過程中引入新的ESD問題。
遵循推薦的焊接工藝，以確保*的電氣連接和機械強度。
在使用過程中，避免超過器件的額定參數，如反向電壓、工作電流等，以防損壞。
在設計和布局時，考慮散熱問題，尤其是在高功率或高環境溫度條件下。
存儲和運輸時，保持干燥、通風的環境，避免受潮或極端溫度變化影響器件性能。
SLH0501D3靜電保護二極管以其*的性能和廣泛的應用領域，成為保護敏感電子元件免受ESD威脅的理想選擇。
| 文件名稱 | 標題 | 說明 |
|---|---|---|
| SLH0501D3 SOD-323.pdf | SLH0501D3 SOD-323 | - |
