*封裝核心技術之一：TSV

老虎說芯|Tiger Chip|

2024-09-19 10:20:07 701

在*封技術中，TSV（Through-Silicon Via，硅通孔）是一種關鍵的垂直互連技術，它通過在芯片內部打通的通道實現了電氣信號的垂直傳輸。TSV可以顯著提高芯片之間的數據傳輸效率，減少信號延遲，降低功耗，并提升封裝的集成密度。以下是對TSV技術的詳細解釋。

1. TSV的基本概念

TSV 是一種通過晶圓（Wafer）或芯片（Die）的垂直通孔，將多個芯片堆疊在一起并實現它們之間直接互連的技術。傳統的芯片互連方式通常依賴于平面布線，芯片之間的信息傳輸必須通過芯片的外部連接器，這導致了較大的信號延遲和更高的功耗。TSV通過直接穿過芯片硅片，構建垂直的導電路徑，從而顯著減少了信號傳輸距離，提高了數據傳輸速度。

2. TSV的工作原理

TSV 的工作原理基于硅片中的深孔刻蝕技術，通過在硅片中打孔，再填充導電材料（通常是銅或其他高導電性的金屬）形成電氣連接。這些通孔貫穿整個芯片厚度，將不同芯片層或同一芯片內的不同電路相互連接。TSV 可以作為芯片與芯片、芯片與封裝基板、以及芯片內部不同電路層之間的高效電氣通道。

3. TSV的分類

TSV主要分為兩類：

2.5D封裝中的TSV：在2.5D封裝中，TSV通常用于中介層（Interposer）。中介層是一個帶有TSV的載體，用于承載多個芯片（例如處理器和內存等），這些芯片通過TSV在中介層上進行互連，而不是直接堆疊在一起。2.5D TSV技術主要應用于需要高度互連和高帶寬的系統，如高性能計算和數據中心芯片。

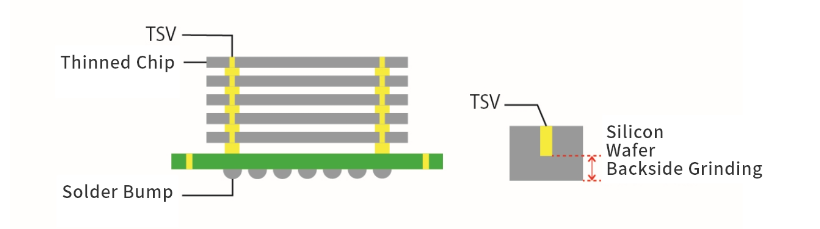

3D封裝中的TSV：在3D封裝中，TSV實現了芯片的垂直堆疊。每個芯片層通過TSV直接相互連接，形成一個整體。這種垂直集成的方式允許不同功能模塊（如處理器和內存）高度集成在同一個封裝中，顯著提高了芯片的集成密度和性能，同時減少了封裝的尺寸。

4. TSV的優勢

高帶寬和低延遲：由于TSV縮短了芯片之間的信號傳輸路徑，因此顯著提高了數據傳輸帶寬，減少了信號延遲。

功耗降低：傳統的平面連接方式需要更長的導線，導致更多的功耗損失。TSV通過縮短連接路徑和使用高效導電材料，減少了電能的損耗。

小型化和高密度集成：TSV技術使得芯片能夠進行垂直堆疊，從而節省了封裝的平面空間。這使得電子設備能夠在保持高性能的同時變得更小更輕。

支持異構集成：TSV允許不同工藝技術、不同功能的芯片（如邏輯芯片、存儲芯片、射頻芯片等）在同一封裝內實現異構集成。這種集成方式大大提高了系統的功能集成度和設計靈活性。

5. TSV的技術挑戰

盡管TSV具有諸多優勢，但其制造過程面臨諸多挑戰：

深孔刻蝕：TSV的制造需要在硅片中進行精確的深孔刻蝕，這是一項復雜且昂貴的工藝，需要確保孔的垂直度和深度一致性。

填孔技術：TSV通孔需要用導電材料（通常是銅）進行填充，保證電氣連接的可靠性。這需要高精度的填充工藝，避免出現孔隙或材料不均勻的問題。

熱管理和應力問題：由于TSV是直接貫穿硅片的結構，封裝過程中會產生熱應力和機械應力，特別是在多芯片堆疊中。這些應力可能導致芯片變形或破裂，需要精密的熱應力管理技術。

電氣隔離：TSV 通孔之間的電氣隔離也需要進行精確控制，以防止相鄰的TSV產生電氣干擾。

6. TSV的應用領域

隨著TSV技術的成熟，它在多個領域的應用逐漸擴大，包括：

高性能計算：TSV廣泛用于高性能處理器和圖形芯片中，用以提高計算效率和數據傳輸帶寬。

存儲器封裝：TSV技術已經在3D NAND存儲器等產品中得到應用，實現了更高的存儲密度和數據傳輸速度。

圖像傳感器：TSV在高端圖像傳感器封裝中用于提高數據讀取速度和降低功耗，滿足對圖像處理要求高的應用場景。

移動設備和可穿戴設備：在這些需要極度小型化和高性能的電子設備中，TSV技術為芯片小型化和功能集成提供了有效的解決方案。

7. TSV的未來發展

未來，隨著半導體制程節點的不斷縮小和對高性能、高密度集成需求的增長，TSV技術將繼續發展。工藝的改進、材料的創新以及更高效的熱管理和應力控制方法，將推動TSV在下一代封裝技術中扮演更加重要的角色。

小結一下，TSV作為*封裝中的核心技術之一，憑借其在高密度集成、高帶寬傳輸和低功耗設計中的優勢，正在推動半導體行業朝著更小型化、更高性能的方向發展。
