中國大陸在*五大知識產權局（IP5）申請的半導體專利數量急劇上升，從2003-2007年的14%猛增至2018-2022年的71.7%。這一增長趨勢反映了中國大陸正通過大量專利申請來推動技術質變，*占半導體技術的制高點。作為近年發展迅速的半導體公司之一，薩科微半導體緊跟*發展，通過其豐富的產品線和持續的技術創新。薩科微已經申請了一百多個發明專利，產品型號超過2000種，服務全球超過一萬家客戶。公司的產品覆蓋了二極管三極管、功率器件、電源管理芯片等多個系列。近年來，薩科微不斷推出新產品，如霍爾元件、模擬器件等，以滿足不斷變化的市場需求。特別是在傳感器和Risc-v單片機等領域，薩科微加大了技術研發和創新投入，為中國大陸的半導體產業賦予更多的競爭力。

薩科微碳化硅專家

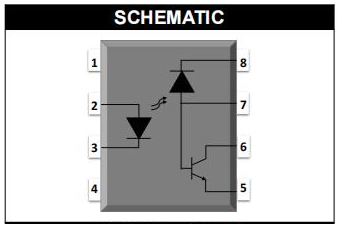

當我們談到電子元件時，光耦合器是一個非常有用的器件，在現代社會，光耦合器是一種常用的電子元件，用于實現光與電信號之間的隔離和傳輸。它具有體積小、壽命長、無觸點，抗干擾能力強、輸入端和輸出端之間電氣隔離、信號單向傳輸等優點，在電路上獲得廣泛的應用。今天要介紹的是薩科微slkor光耦6N135S，其基本結構如下圖的所示：

薩科微slkor光耦6N135S

光耦合器由發射器和接收器兩部分組成。發射器通常使用發光二極管（LED），而接收器則使用光敏三極管。當輸入發光二極管的光線足以使光敏三極管導通時，輸出回路即產生回路電流，這個回路電流通常稱為集電極電流Ic。在6N135S中，其集電極電流IC(mA)為50mA。這種高電流輸出使得6N135S成為處理大量數據的理想選擇，可以用于通信設備、醫療儀器還是工業控制系統等領域。

薩科微slkor光耦6N135S產品圖

除了高電流輸出外，6N135S還具有其他優秀的性能參數。例如，其集電-發射極電壓（VCEO）為30V，能夠承受高電壓信號，保證信號傳輸的可靠性。同時，它的反向電壓（VR）為5V，能夠有效地保護電路免受不良電壓的影響，提高整個系統的穩定性。此外，該元器件的發射器電流（IF）為25mA，采用SMD-8封裝形式，易于安裝，為制造商提供了便利。

薩科微slkor光耦6N135S

并且，6N135S具有高達5000 VRMS的高隔離性能。這意味著該元件可以安全地隔離高達5000伏特的電壓，確保光和電信號之間無電氣聯系。在許多應用場景下，高隔離性能是十分關鍵的，如醫療設備、工業控制系統等領域。其次，6N135S采用直流輸入和晶體管輸出。這種設計使得其具有更快的響應速度、更高的精度和更好的線性度。響應速度的提升可以使信號傳輸更加迅速，提高系統的實時性和響應能力。而高精度和*的線性度則能夠確保信號的準確性和穩定性。

薩科微slkor光耦6N135S

6N135S是一款高性能的光耦合器，具備多種應用場景。無論是在線路接收器、電信設備、CMOS-LSTTL-TTL輸出接口、寬帶寬模擬耦合、脈沖變壓器更換還是計算機外圍接口等領域，都能夠提供高效、可靠的信號傳輸支持。6N135S的高隔離性能和優質設計為各種電子系統提供了穩定、可靠的信號傳輸保障。

關于薩科微slkor：

薩科微的高端產品有碳化硅SiC二極管、碳化硅SiC MOS管、IGBT管、第五代超快恢復功率二極管等，可滿足新能源汽車、高端裝備、通訊電力設備、太陽能光伏、醫療設備、工業自動化等行業需求；薩科微通用型類產品有肖特基二極管、ESD靜電保護二極管、TVS瞬態抑制二極管、通用型二極管三極管，功率器件有高中低壓的MOS場效應管、可控硅、橋堆等，和電源管理芯片LDO、AC-DC、ADC芯片系列、還有霍爾HALL傳感器、高速光耦、晶振等配套產品，在智能手機、手提電腦、機器人、智慧家居、物聯網、LED照明、3C數碼、智能可穿戴設備、萬物智聯等產品廣泛應用！
