霍爾元件有什么作用？

其他|other else|

2022-03-17 09:17:45 0

霍爾元件一種磁傳感器。用它們可以檢測磁場及其變化，可在各種與磁場有關的場合中使用。

霍爾元件按功能分可分來線性霍爾元件和開關霍爾元件。前者輸出模擬量，后來輸出數字量。線性霍爾元件的精度高、線性度好，溫度范圍寬；開關霍爾元件無觸點、無磨損、輸出小形清晰、無抖動、無回跳、位置重復精度高、溫度范圍寬。

線性霍爾元件的應用：

1、數學運算器方面的應用：乘法、除法、倒數電路、開方電路

2、電流測量的應用：直流電流與交流電流的測量

3、電壓測量的應用：直流電壓和交流電壓的測量

4、功率測量的應用：直流功率的交流功率的測量

5、功率因數測量的應用

6、磁場的測量：直流磁場和交流磁場的測量

7、線圈匝數的測量：霍爾檢零式線圈匝數的測量和霍爾直接檢式線圈匝數的測量

8、異步電動機參數中的應用

9、磁性材料矯頑力的測量：測量磁性矯頑力和測量機械零件硬度

開關霍爾元件的應用

1、速度和里程的測量

2、繞線機可逆圈數測量中的應用

3、流速測量

1、霍爾元件在位移、鍍層（涂層）厚度及工件厚度測量中的應用

2、在鐵金屬檢測中的應用

3、金屬材料膨脹尺寸測量中的應用

4、無損傷中的應用

5、點焊焊接電流測量中的應用

6、鋼絲繩斷絲檢測中的應用

7、流量測量中的應用

8、直流電動機電磁轉矩測量中的應用

9、數據融合在霍爾元件中的應用

011e3d563745895e7668fabe4867b73e

霍爾元件是什么？

對磁場靈敏的半導體元件，可以用來檢測磁場強度，方位；可以用來檢測直流電流，位置等

常見的霍爾元件有哪些種類和型號？

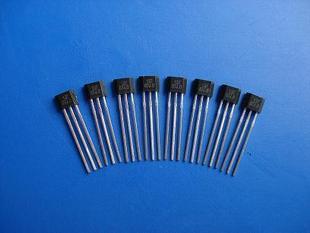

單極性霍爾

單極開關介紹:

單極霍爾效應開關具有磁性工作閾值 (Bop).如果霍爾單元承受的磁通密度大于工作閾值,那么輸出晶體管將開啟；當磁通密度降至低于工作閾值 (Brp) 時,晶體管會關閉.滯后 (Bhys) 是兩個閾值 (Bop-Brp) 之間的差額.即使存在外部機械振動及電氣噪音,此內置滯后頁可實現輸出的凈切換.單極霍爾效應的數字輸出可適應各種邏輯系統.這些器件非常適合與簡單的磁棒或磁桿一同使用

d9765e7130f42d781718f4d0297d4ea2

霍爾元件是什么啊？

是一種磁傳感器，可以檢測磁場及其變化，可在各種與磁場有關的場合中使用。

線性霍爾元件的應用：

1、數學運算器方面的應用：乘法、除法、倒數電路、開方電路

2、電流測量的應用：直流電流與交流電流的測量

3、電壓測量的應用：直流電壓和交流電壓的測量

4、功率測量的應用：直流功率的交流功率的測量

5、功率因數測量的應用

6、磁場的測量：直流磁場和交流磁場的測量

7、線圈匝數的測量：霍爾檢零式線圈匝數的測量和霍爾直接檢式線圈匝數的測量

8、異步電動機參數中的應用

9、磁性材料矯頑力的測量：測量磁性矯頑力和測量機械零件硬度開關霍爾元件的應用 1、速度和里程的測量 2、繞線機可逆圈數測量中的應用 3、流速測量另： 1、霍爾元件在位移、鍍層（涂層）厚度及工件厚度測量中的應用 2、在鐵金屬檢測中的應用 3、金屬材料膨脹尺寸測量中的應用 4、無損傷中的應用 5、點焊焊接電流測量中的應用 6、鋼絲繩斷絲檢測中的應用 7、流量測量中的應用 8、直流電動機電磁轉矩測量中的應用 9、數據融合在霍爾元件中的應用

霍爾元件一種磁傳感器。用它們可以檢測磁場及其變化，可在各種與磁場有關的場合中使用。霍爾元件按功能分可分來線性霍爾元件和開關霍爾元件。前者輸出模擬量，后來輸出數字量。線性霍爾元件的精度高、線性度好，溫度范圍寬；開關霍爾元件無觸點、無磨損、輸出小形清晰、無抖動、無回跳、位置重復精度高、溫度范圍寬。霍爾元件一種磁傳感器是一種名稱霍爾元件一、霍爾元件的工作原理：所謂霍爾效應，是指磁場作用于載流金屬導體、半導體中的載流子時，產生橫向電位差的物理現象。金屬的霍爾效應是1879年被美國物理學家霍爾發現的。當電流通過金屬箔片時，若在垂直于電流的方向施加磁場，則金屬箔片兩側面會出現橫向電位差。半導體中的霍爾效應比金屬箔片中更為明顯，而鐵磁金屬在居里溫度以下將呈現極強的霍爾效應。

利用霍爾效應可以設計制成多種傳感器。霍爾電位差UH的基本關系為

UH=RHIB/d （18）

RH=1/nq（金屬）（19）

式中 RH——霍爾系數：

n——載流子濃度或自由電子濃度；

q——電子電量；

I——通過的電流；

B——垂直于I的磁感應強度；

d——導體的厚度。

對于半導體和鐵磁金屬，霍爾系數表達式與式（19）不同，此處從略。

由于通電導線周圍存在磁場，其大小與導線中的電流成正比，故可以利用霍爾元件測量出磁場，就可確定導線電流的大小。利用這一原理可以設計制成霍爾電流傳感器。其優點是不與被測電路發生電接觸，不影響被測電路，不消耗被測電源的功率，特別適合于大電流傳感。

若把霍爾元件置于電場強度為E、磁場強度為H的電磁場中，則在該元件中將產生電流I，元件上同時產生的霍爾電位差與電場強度E成正比，如果再測出該電磁場的磁場強度，則電磁場的功率密度瞬時值P可由P=EH確定。

利用這種方法可以構成霍爾功率傳感器。

如果把霍爾元件集成的開關按預定位置有規律地布置在物體上，當裝在運動物體上的永磁體經過它時，可以從測量電路上測得脈沖信號。根據脈沖信號列可以傳感出該運動物體的位移。若測出單位時間內發出的脈沖數，則可以確定其運動速度。

霍爾元件應用霍爾效應的半導體。

二、霍爾元件的特性：

1、霍爾系數（又稱霍爾常數）RH

在磁場不太強時，霍爾電勢差UH與激勵電流I和磁感應強度B的乘積成正比，與霍爾片的厚度δ成反比，即UH =RH*I*B/δ，式中的RH稱為霍爾系數，它表示霍爾效應的強弱。另RH=μ*ρ即霍爾常數等于霍爾片材料的電阻率ρ與電子遷移率μ的乘積。

2、霍爾靈敏度KH（又稱霍爾乘積靈敏度）

霍爾靈敏度與霍爾系數成正比而與霍爾片的厚度δ成反比，即KH=RH/δ，它通常可以表征霍爾常數。

3、霍爾額定激勵電流

當霍爾元件自身溫升10℃時所流過的激勵電流稱為額定激勵電流。

4、霍爾*大允許激勵電流

以霍爾元件允許*大溫升為限制所對應的激勵電流稱為*大允許激勵電流。

5、霍爾輸入電阻

霍爾激勵電極間的電阻值稱為輸入電阻。

6、霍爾輸出電阻

霍爾輸出電極間的電阻值稱為輸入電阻。

7、霍爾元件的電阻溫度系數

在不施加磁場的條件下，環境溫度每變化1℃時，電阻的相對變化率，用α表示，單位為%/℃。

8、霍爾不等位電勢（又稱霍爾偏移零點）

在沒有外加磁場和霍爾激勵電流為I的情況下，在輸出端空載測得的霍爾電勢差稱為不等位電勢。

9、霍爾輸出電壓

在外加磁場和霍爾激勵電流為I的情況下，在輸出端空載測得的霍爾電勢差稱為霍爾輸出電壓。

10、霍爾電壓輸出比率

霍爾不等位電勢與霍爾輸出電勢的比率

11、霍爾寄生直流電勢

在外加磁場為零、霍爾元件用交流激勵時，霍爾電極輸出除了交流不等位電勢外，還有一直流電勢，稱寄生直流電勢。

12、霍爾不等位電勢

在沒有外加磁場和霍爾激勵電流為I的情況下，環境溫度每變化1℃時，不等位電勢的相對變化率。

13、霍爾電勢溫度系數

在外加磁場和霍爾激勵電流為I的情況下，環境溫度每變化1℃時，不等位電勢的相對變化率。它同時也是霍爾系數的溫度系數。

14、熱阻Rth

霍爾元件工作時功耗每增加1W，霍爾元件升高的溫度值稱為它的熱阻，它反映了元件散熱的難易程度，

單位為：攝氏度/w

無刷電機霍爾傳感器AH44E

開關型霍爾集成元件，用于無刷電機的位置傳感器。

引腳定義（有標記的一面朝向自己）：（左）電源正；（中）接地；（右）信號輸出

體積(mm)：4.1*3.0*1.5

安裝時注意減少應力與防靜電
